武漢華宇誠數控切割機自動排版套料編程軟件是一套用于板材切割下料的計算機軟件系統，具有強大的優化套料與自動編程功能，適用于數控火焰切割機/數控等離子切割機/激光/水射流等各類數控切割機。武漢華宇誠數控切割機自動排版套料編程軟件的功能覆蓋了板材下料及其生產管理的各個方面，包括切割零件庫管理、板材及其余料庫管理、自動套料、交互套料、切割軌跡優化、數控自動編程及切割模擬、數據匯總與統計報表等，并可與企業PDM、ERP等信息系統集成，為企業板材切割下料生產提供集成解決方案。實踐表明：應用武漢華宇誠數控切割機自動排版套料編程軟件系統可明顯提高下料企業的板材利用率和編程、操作自動化水平，有效降低產品成本、規范生產管理、提高經濟效益。

產品特點

   1、簡潔的人性化操作界面，無需培訓，一看即會。一般10分鐘即可掌握基本操作。

   2、強大的零件圖形導入功能。可以批量導入DXF/DWG文件，對DXF/DWG文件的版本和繪圖方式沒有任何要求，軟件根據圖層分配自動識別切割圖形和劃線圖形，自動標示原圖中的重復線和不封閉輪廓，提示圖形轉換信息。

   3、導入圖形時自動對復雜曲線圖形進行平滑擬合，不僅可以有效壓縮數據存儲量，大大縮短NC代碼長度，而且利于優化圖形切割質量。

   4、可以直接導入外部DXF/DWG格式的排料圖進行切割路徑優化和NC編程，并可將整張排料圖自動拆解成單個零件，從而利用本軟件對原排料圖進行修改或重新套料。

   5、先進的全自動套料功能。采用新的計算智能技術和相關科研成果，對任意復雜形狀的異形零件進行全自動真實形狀套料，計算過程瞬間完成，優化效果堪稱完美，材料利用率平均提高5%。

   6、自動套料與手動套料相融合。在手動套料基礎上可隨時轉入自動套料，實現自動和手動套料的完美結合。手動套料功能高效、靈活，零件拖拽、成組操作、自動靠攏、邊移動邊旋轉、動態間隔與干涉檢查、動態信息提示等功能極具特色。

   7、排料時零件狀態的可視化動態監控功能。排料過程中通過不同的顏色和數字顯示每個排料零件的狀態（多排、少排或剛好排完），進行精確的零件數量控制，極大地方便了套料操作。

   8、切割路徑一鍵優化功能。提供全自動切割路徑優化功能，一鍵設定所有零件的切割起點、方向、引線和切割順序，并自動實現共邊切割。另提供手動功能，可在排料圖上靈活修改切割路徑。利用切割路徑優化功能可平均提高切割效率30%。

   9、全自動共邊切割功能。通過零件圖形之間的重合線判斷自動實現多零件任意共邊切割，并可通過半自動方式實現兩個零件之間的一筆畫共邊切割。共邊切割方式形象、直觀。

   10、提供各種特殊切割功能，支持多工藝混合切割。除共邊切割外，還提供防變形微連接切割、橋接切割、多零件連割等特殊切割軌跡設計功能，可在一張排料圖上同時實現共邊、橋接、連割、微連接等多種混合切割工藝。

   11、支持不封閉圖形處理（圖形導入、排料、劃線與切割編程）。

   12、提供割縫軟補償功能。根據設定的補償量對零件圖形自動進行等距縮放，對圖形拐角部位自動進行圓弧過渡。

   13、強大的NC編程與切割模擬功能。支持切割/劃線混合編程，自動優化劃線與切割順序，自動添加刀補信息；提供NC代碼仿真功能，實現NC編程/切割模擬一體化操作；用戶自定義M代碼，支持多種數控系統。

   14、可輸出DXF格式的排料圖和切割圖，可打印輸出排料圖及其零件明細清單。

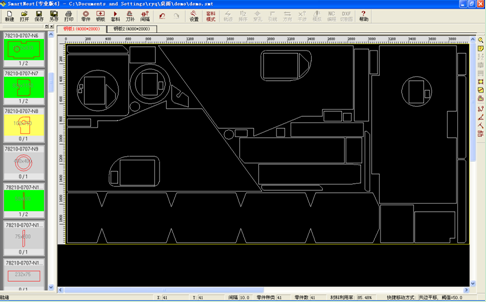

                                     自動套料

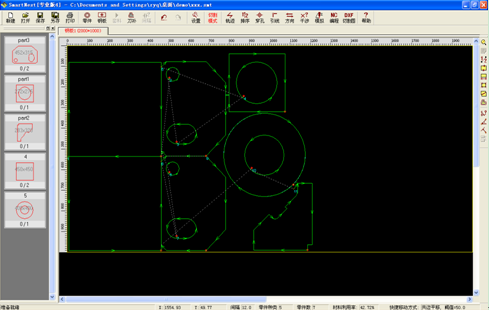

                                   共邊切割

   跟國內外同類軟件比較，武漢華宇誠數控切割機自動排版套料編程軟件（機床版）的主要優勢主要體現在以下三個方面：

   一、軟件平臺優勢：國外有些套料軟件是上個世紀八、九十年代的技術產品，武漢華宇誠數控切割機自動排版套料編程軟件則采用了微軟公司新的VC++編程技術和軟件開發平臺。開發平臺的先進性決定了整個軟件系統的先進性，體現在軟件界面、操作簡易性和系統穩定性等各個方面。

   二、套料引擎優勢：自動套料技術是套料軟件的引擎和核心關鍵技術。武漢華宇誠數控切割機自動排版套料編程軟件的自動套料技術是國內知名大學長期研究的科研成果，采用了新的計算智能技術，在優化效果和計算速度上明顯優于國內外同類軟件（材料平均利用率高出5%）。

   三、操作界面優勢：由于武漢華宇誠數控切割機自動排版套料編程軟件采用了新的軟件開發平臺和界面技術，具有非常宜人化的軟件操作界面；同時，武漢華宇誠數控切割機自動排版套料編程軟件在研發與完善過程中參考了國內外的眾多同類軟件，充分吸收了它們的長處，并針對中國切割機市場的實際情況和中國工程師的操作習慣進行了創新性的改進和完善，軟件操作非常簡單，無需專門培訓。國外有些套料軟件的操作界面則顯得比較老舊和過時，操作比較復雜。

   就像一款小橋車，先進的制造平臺、高性能的發動機、良好的操控性決定著它的高品質！

適用范圍：

   針對數控切割機，包括火焰、等離子等數控切割機，用于任意形狀零件的繪圖、編程、套料、校驗和數控切割。

使用目的：

   提高鋼材套料率，有效節省鋼材；提高編程、套料和切割工作效率，有效提高切割生產效率。

主要功能：

   ●多種格式文件套料●單一或批量讀入文件套料●設置零件按矩陣方式自動套料●對剩余板材或是不規則板材進行套料●多板自動連續套料●任意手動套料●共邊切割功能●連續切割功能。
